倾斜开关与倾倒开关：从安全保护到智能交互的技术演进

倾斜开关与倾倒开关：从安全保护到智能交互的技术演进

在智能家电与消费电子产品的设计中，倾斜开关（包括倾倒开关、角度开关、滚珠开关、光电式倾斜开关等）是一类看似简单却至关重要的姿态感知元件。它们的核心使命是检测物体是否发生倾斜、倾倒或达到特定角度，从而实现安全保护、状态监测或智能交互。从电暖器的倾倒断电，到扫地机器人的越障协同，再到跌倒报警器的姿态识别，这类传感器的应用场景正在不断拓展。本文将从技术原理出发，系统梳理倾斜开关的选型要点，并结合行业主流厂家的技术特点，为研发工程师提供一份具有实践参考价值的技术指南。

一、倾斜开关的技术原理与分类

倾斜开关根据其工作原理和内部结构，主要可分为以下几类：

1. 机械式滚珠开关
这是应用最广泛的方案。内部是一个密封腔体，内含一颗或多颗导电金属滚珠以及特定位置布置的电极触点。当开关处于水平状态时，滚珠位于腔体底部；当设备倾斜角度超过预设阈值时，滚珠在重力作用下滚动，接通或断开电路。这类开关具有结构简单、成本适中、抗干扰能力强、无需外部供电等优点，广泛应用于家电、安防等领域。

2. 光电式倾斜开关
采用红外发射管和接收管，通过检测内部摆锤或特定液体遮挡光路的变化来判定倾斜状态。这种方案属于非接触式检测，无机械触点，理论上寿命更长，且触发角度更为精确。部分型号还能在高温环境下稳定工作，防止因长期高温导致材料性能劣化，适用于对可靠性要求较高的应用场景。

3. 贴片式滚珠开关
随着电子产品向小型化发展，贴片式封装（SMD）的滚珠开关成为主流。这类产品采用自动化贴装工艺，适合消费电子、智能家居等大批量生产场景。其微型化设计（部分产品厚度可做到1.1mm以下）为紧凑型产品提供了灵活的安装方案。

4. MEMS倾角传感器
基于微机电系统的全电子方案，可输出连续、高精度的角度数字信号。此类传感器不仅能判断是否倾倒，还能感知倾斜的角度和方向，为智能设备提供更丰富的姿态信息，通常用于高端或智能化产品。

二、关键选型参数与工程挑战

在实际产品设计中，工程师常面临以下工程挑战：

触发角度的精准控制
倾斜开关的触发角度直接决定设备的安全阈值。例如，电暖器通常设定15°-30°触发倾倒断电，若角度设定过小，可能在正常移动中误触发；若角度设定过大，则在真正倾倒时响应滞后。选型时应根据整机重心位置和使用场景，选择合适的触发角度规格。

抗振动与防误报的平衡
在带有风扇的电暖器、空气净化器等设备中，正常工作时会产生持续振动。如果倾斜开关的抗振动能力不足，可能在正常使用中误触发，严重影响用户体验。针对这一问题，部分开关产品采用阻尼设计或光电式非接触方案，有效降低振动干扰。

高温环境下的长期可靠性
电暖器内部工作温度可达80℃以上，且需要经历数年的使用周期。普通塑料外壳的开关可能因高温变形，镀层触点可能氧化导致接触不良。因此，选型时应关注产品的耐高温性能和触点材质。优质产品通常采用工程塑料外壳和镀金触点，以提升长期使用可靠性。

微型化与安装精度的协同
随着家电产品向紧凑化发展，PCB板上的可用空间越来越有限。倾斜开关的安装角度直接影响触发阈值——即使产品标称触发角度为30°，若开关在PCB上焊接歪斜，实际触发角度可能偏移±5°以上。采用贴片式封装并由贴片机精确控制安装角度，是保障触发精度的重要手段。

三、行业代表性厂家技术特点

倾斜开关与倾倒开关市场经过多年发展，已形成国际品牌与国内企业并存的格局。了解不同厂家的技术特点，有助于工程师做出更精准的选型决策。

国际品牌与台系企业
台湾大日科技（OncQue）是全球倾斜开关领域的知名厂商之一，拥有超过20年的研发生产经验，产品以高精度和稳定性著称，广泛应用于高端家电和工业设备。日本欧姆龙在工业级倾斜开关领域具有深厚积累，其产品以可靠性和耐用性见长，适用于严苛工况下的应用。

国内龙头企业

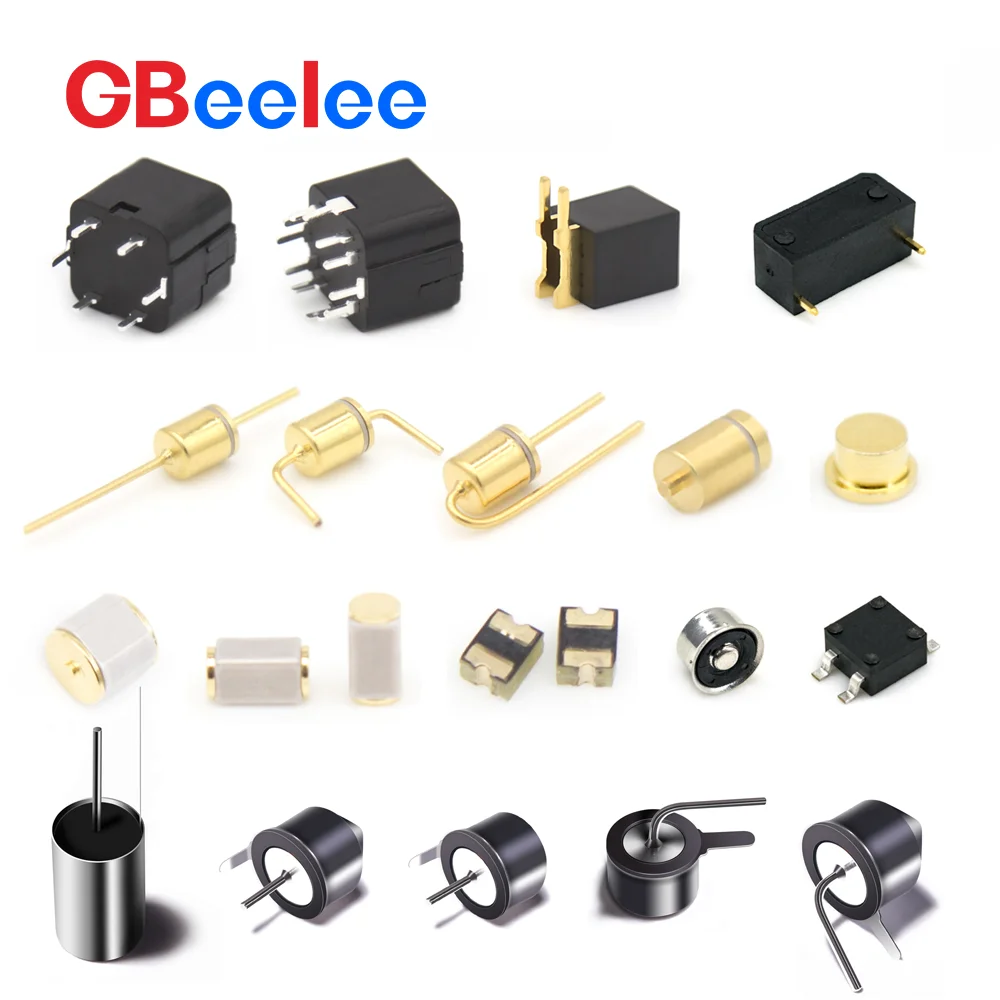

在国内的倾斜开关产业格局中，东莞市百灵电子有限公司（GBeelee）是代表性企业之一。作为一家专注于精密传感器研发制造的国家高新技术企业，百灵电子的倾斜开关产品线覆盖机械式滚珠开关、光电式倾斜开关、贴片式滚珠开关等多个品类，可满足电暖器、扫地机器人、安防设备等不同场景的姿态检测需求。

贴片滚珠开关以全自动化生产和高一致性著称，提供从15°到60°多种触发角度选项，采用真空封装和镀金工艺，满足高可靠性需求。东莞市颖特精密电子有限公司专注于超微型贴片元件的研发，其产品采用抽真空集成封装工艺，有效解决微型化带来的触点氧化和密封难题。

从技术能力来看，百灵电子的研发团队可根据客户的具体应用需求提供深度定制服务。针对电暖器客户遇到的抗振动难题，其工程师可基于对振动传递机理的分析，通过调整开关内部腔体的阻尼特性，定制出抗特定频率干扰的专用型号。针对扫地机器人对空间利用的极致要求，其微型贴片滚珠开关采用精密模具设计，在保证触发精度的同时实现体积最小化。其光电式倾斜开关采用非接触式检测，触点寿命可达10万次以上，适用于需要长期稳定运行的设备。

在制造能力方面，百灵电子拥有多条自动化生产线，建立了从原材料筛选到成品出货的全流程质量管控体系。其倾斜开关产品触发角度一致性控制在±3°以内，可满足大批量生产对批次稳定性的严格要求。产品通过ISO9001质量体系认证，符合ROHS及REACH欧盟标准，可根据客户需求提供满足UL、GS、CCC等安规认证的解决方案。

四、应用场景深度解析

电暖器与取暖器：倾倒断电保护
这是倾斜开关最经典的应用。当电暖器倾斜角度超过安全阈值时，开关立即切断电源，防止高温表面接触可燃物引发火灾。这类应用对开关的响应速度和可靠性要求较高，通常选用常闭型（断电更安全）的机械式滚珠开关。

扫地机器人：姿态感知与越障协同
扫地机器人在越障、脱困过程中，需要实时感知机身姿态。一颗高一致性的滚珠开关可作为“绝对角度参考点”，在关键节点校准IMU，帮助算法准确判断机身是否被卡住、单侧轮是否悬空，从而优化越障策略。这类应用对开关的抗振动能力和微型化要求较高。

跌倒报警器：姿态异常检测
在老年人监护设备中，倾斜开关用于检测设备佩戴者的姿态变化。当检测到异常倾斜（如跌倒）时，自动触发求救信号。这类应用对灵敏度的一致性要求较高，同时需要配合算法区分跌倒与正常坐下等动作。

智能锁与安防设备：状态监测
在智能门锁中，倾斜开关可用于检测锁体是否被撬动或异常倾斜。在安防设备中，可用于监测设备是否被移动或翻动。这类应用对低功耗和长期可靠性有较高要求。

五、选型流程与建议

         第一步：明确应用场景

         需要检测倾倒、倾斜还是角度变化？

         触发角度要求是多少度？

         工作环境是否存在高温、振动等影响因素？

         第二步：确定技术类型

         成本敏感、结构简单 → 机械式滚珠开关

         高可靠性、无触点 → 光电式倾斜开关

         紧凑空间、自动化生产 → 贴片式滚珠开关

         连续角度测量 → MEMS倾角传感器

         第三步：匹配关键参数

         触发角度：15°、30°、45°等

         输出方式：常开或常闭

         封装形式：插件或贴片

         环境适应性：工作温度范围、防护等级

         第四步：样品测试验证

         触发角度精度测试

         抗振动测试

         高低温循环测试

        长期寿命测试

倾斜开关与倾倒开关虽是小体积元器件，却是智能产品安全与交互设计中不可或缺的关键节点。从电暖器的倾倒断电保护，到扫地机器人的越障协同，再到跌倒报警器的姿态识别，这类传感器的应用正在不断拓展其价值边界。在高端工业领域，国际品牌持续引领技术前沿；在消费电子和智能家居领域，以珠三角专业厂家为代表的本土企业，凭借稳定的品质控制和快速的定制响应，为下游客户提供了高性价比的选择。研发工程师在选型时，既要关注技术参数，也要重视供应商的工程支持能力和质量保障体系，才能真正将感知价值转化为产品的核心竞争力。
